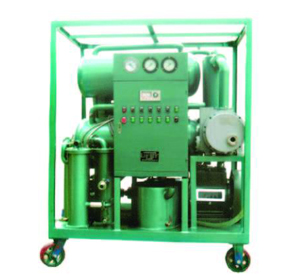

詳細信息：
采用先進的脫氣元件，可大幅度提高脫水脫氣效率、采用先進的光電控制消泡裝置，油位控制采用機械及電控式和超壓報警裝置，可實現自動運行。進出油口具有互換功能，在運行中通過閥門控制可進行隨意互換進、出油路，無需拆卸換油管。采用低功率高密度式電加熱元件，設有過熱保護系統，在任何情況都不會造成油質劣化現象，全系統無需冷卻，使用方便，冬季使用安全，更換濾芯無需工具拆卸。
用途及特點：
1、適用于110KV以上的大型輸變電設備及國家主變電網。
2、高真空度，極限真空≤5Pa，工作真空≤35Pa，大抽速，抽速率≥330L/S。
3、采用立體閃蒸和平面閃蒸相結合，使脫水，脫氣更徹底。
4、采用電磁閥相結合的控制方式。
5、真空注油和真空干燥變壓器。
6、本機可實行帶電濾油達300小時以上。
7、引進日本低溫油技術，能有效去除油中的微水，提高耐壓值。
技術參數表
項目 |
參數名稱 |
單位 |
ZJA-30 |
ZJA-50 |
ZJA-100 |
ZJA-150 |
ZJA-200 |
ZJA-300 |
ZJA-500 |
設
備
技
術
指
標 |
流量 |
L/H |
1800 |
3000 |
6000 |
9000 |
12000 |
18000 |
30000 |
工作真空度 |
MPa |
-0.08 — -0.099 |
工作壓力 |
MPa |
≤0.5 |
恒溫控制范圍 |
℃ |
20 — 80 |
電源 |
V |
380V/50Hz(或根據用戶需要) |
工作噪聲 |
dB(A) |
≤78 |
加熱功率 |
kW |
30 |
45 |
60 |
90 |
135 |
180 |
216 |
總功率 |
kW |
35 |
50 |
66 |
96 |
142 |
191 |
230 |
進出口管徑 |
mm |
25 |
32 |
40 |
50 |
50 |
65 |
80 |
設備重量 |
Kg |
600 |
800 |
1000 |
1300 |
1800 |
2100 |
2400 |
外形尺寸 |
長 |
mm |
1200 |
1250 |
1450 |
1600 |
1600 |
1800 |
1900 |
寬 |
mm |
1200 |
1250 |
1400 |
1600 |
1600 |
1700 |
1900 |
高 |
mm |
1700 |
1750 |
1800 |
2100 |
2150 |
2250 |
2300 |
油處
理指
標 |
油擊穿電壓 |
KV |
≧70(GB/T507) |
油中含水量 |
PPm |
≤3(GB/T7600) |
油中含氣量 |
％ |
≤0.05(GB/T423) |
過濾精度 |
μm |
≤3 |
|
|
|
 |
|
